Эскиз лестничного ограждения связывают с фактической лестницей. Важно показать ступени, повороты и линию поручня, а не только красивую прямую секцию. Геометрия должна соответствовать чистовым отметкам и проектным параметрам.
Что определяет выбор
Площадка, марш и поворот имеют разные участки заполнения. Расположение стоек влияет на вид и узлы. Если каркас и облицовку делают разные исполнители, размеры и порядок передачи должны совпадать у всех.
Что проверить заранее
Лестница. нанесите окончательные ступени и уровни.
Повороты. покажите переход линии поручня.
Опоры. отметьте основание и видимые узлы.
Оформление. согласуйте масштаб рисунка и материалы.
Порядок подготовки
Этап 1. Соберите план и разрез лестницы.
Этап 2. Выполните замер с подтверждённой отделкой.
Этап 3. Согласуйте все секции и их соединения.
Ошибки и ограничения
Не переносите рисунок прямого фрагмента на поворот без разработки. Изменение толщины ступени после замера может повлиять на положение. Нельзя убирать опору только ради симметрии без технической проверки.
Ситуация для сравнения
На фото поручень выглядит непрерывным, но в проекте два марша сходятся на другой высоте. Узел нужно показать подробно до изготовления, чтобы не создавать случайный разрыв.
План, разрез и размеры
На плане обозначают направление движения и все участки. Разрез показывает связь с высотами. Проектные размеры ограждения проверяют по конкретному назначению. Если ступени ещё не облицованы, зафиксируйте утверждённую толщину будущих слоёв. Расстояние между элементами и положение стоек должны быть понятны, а не угадываться по перспективной картинке. Уточните дверные проёмы и мебель рядом. Для сложной геометрии могут понадобиться дополнительные виды, чтобы производство получило однозначную версию.
Повороты и поручень

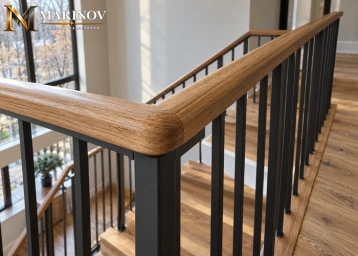

Проверьте, как рука проходит от одного участка к другому. Форму и соединения выбирают для удобного пользования. Декоративные завершения не должны создавать травмирующие выступы. Если используется дерево, нужны отдельные узлы сопряжения. Металл и другие материалы сравнивают в общей линии. На повороте меняется не только внешний рисунок, но и положение опор. Попросите показать детали с обычной точки зрения пользователя. Это помогает обнаружить разрыв или неудобный угол раньше монтажа.
Заполнение и крепления

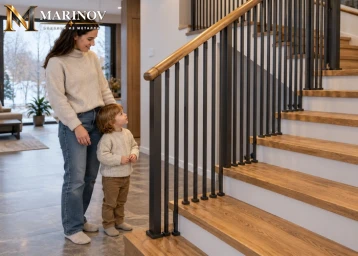

Рисунок согласуют внутри требуемой защитной конструкции. Для дома с детьми обсуждают доступные элементы лазания и опасные проёмы. Основания и узлы отвечают фактической лестнице. Сверление через декоративное покрытие не является достаточной схемой само по себе. Видимые крепления и швы обсуждают по эскизу. Отделочные материалы могут влиять на доступ и водозащиту в отдельных случаях. Изготовителю следует получить сведения о несущей части, а не только вид готовой плитки или дерева.
Версия заказа и приёмка
Сохраните принятый рисунок, цвет и размеры. После изменения лестницы передайте новые данные всем исполнителям. В смете должны совпадать количество секций, поручень и работы монтажа. На приёмке смотрят линии, завершения и соответствие чертежу. Технические проверки выполняют по предусмотренной процедуре. Если имеется расхождение, его не исправляют случайной вставкой, нарушающей функцию. Итоговый эскиз полезен при будущем ремонте, поскольку объясняет геометрию всего ограждения, а не одного рекламного фрагмента.
Нужно ли ждать готовых ступеней для эскиза?
Идею можно подготовить раньше. Для производства нужны подтверждённые размеры и слои отделки. При изменении данных окончательную версию проверяют до изготовления.
Краткая памятка
- Сверьте уровни.
- Отметьте ступени.
- Проверьте поворот.
Уточните поручень.
Согласуйте стойки.
Отметьте основание.
Учтите отделку.
Выберите образец.
Сохраните версию.
Проверьте комплект.
