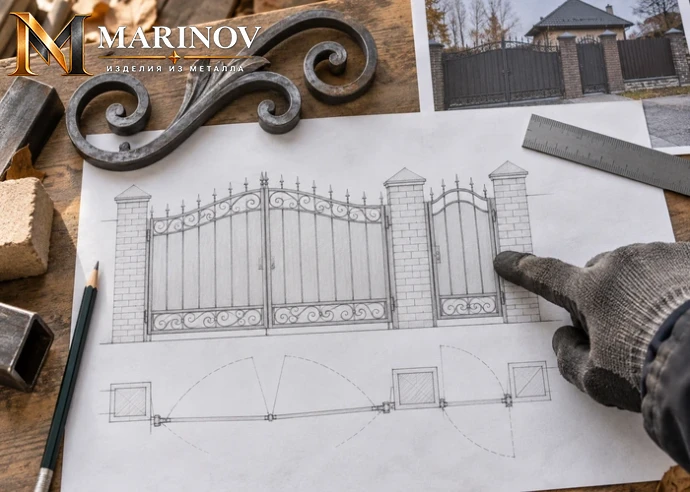

Эскиз ворот и калитки должен описывать внешний вид и рабочие параметры. До изготовления согласуют размеры, открывание, рисунок и комплект работ. Одна красивая картинка не даёт исполнителю всех необходимых сведений.
Что определяет выбор
Нужно различать размер полотна, проёма и расстояние между опорами. Положение калитки связано с дорожкой и автомобилем. При автоматизации важны масса, узлы и оборудование. Все участники должны пользоваться одной актуальной версией.
Что проверить заранее
Проём. отметьте чистые размеры и опоры.
Движение. покажите направление и крайние положения.
Оформление. зафиксируйте рисунок, заполнение и цвет.
Комплект. укажите замки, привод и монтажные работы.
Порядок подготовки
Этап 1. Подготовьте фактический замер и план участка.
Этап 2. Согласуйте эскиз с конструкцией и оборудованием.
Этап 3. Подтвердите окончательную версию перед производством.
Ошибки и ограничения
Не обозначайте будущий чистый пол приблизительно, если он меняет зазоры. Устные поправки рисунка или открывания нужно внести в документы. Старый лист нельзя оставлять в производстве после изменения.
Ситуация для сравнения
На эскизе калитка справа, а дорожка выполнена слева. Проверка маршрута до изготовления позволяет избежать позднего неудобного прохода через парковку.
Размеры и отметки
На рабочем задании фиксируют проём, высоту, положение опор и уровень поверхности. Если площадку ещё будут поднимать, согласуйте ожидаемые отметки и порядок контрольного замера. При сложном уклоне нужен разрез. Нижний край должен соответствовать конструкции и условиям участка. Подземные сети и существующие столбы отмечают для монтажа. Не сравнивайте наружную ширину изделия с обещанным полезным проездом. Изготовителю нужны именно параметры, на которых основываются конструкция и ежедневное движение.
Рисунок и детали оформления
Уточните положение всех декоративных элементов, симметрию и вид со двора. На крупном эскизе обозначают размеры характерного фрагмента, чтобы масштаб не угадывался по фото. Готовые и индивидуально изготовленные детали можно использовать по согласованию, но технология должна быть понятна заказчику. Образец цвета и блеска проверяют отдельно. Если есть глухое заполнение, укажите его материал. Изменение декора может влиять на массу и доступ к уходу, поэтому его оценивают не только по красоте.
Замки, автоматика и монтаж
Согласуйте запирание калитки и ворот, ручной доступ и необходимые электрические устройства. Оборудование должно быть совместимо с полной конструкцией. Трассы и питание готовят в нужный момент. Уточните, кто выполняет опоры, основания и восстановление покрытия. Монтажные сварные участки требуют предусмотренной защиты. Если участвуют разные подрядчики, передайте одинаковые размеры и версии. Рабочий эскиз связывает их задачи и помогает избежать несовместимых отверстий, отметок или мест установки привода.
Подтверждение и приёмка
Перед началом производства сохраните согласованную версию и перечень приложений. Изменения после этого оформляют понятным порядком с уточнением цены и срока. На приёмке сравнивают рисунок, размеры и комплект с фактическим изделием. Ход и автоматику проверяют предусмотренными безопасными процедурами. Документация включает уход и нужные характеристики покрытия. Эскиз остаётся полезен и после монтажа: он объясняет конфигурацию при ремонте, а не служит только рекламным изображением выполненного заказа.
Заменяет ли эскиз расчёт ворот?
Нет, внешний рисунок и рабочие размеры должны соответствовать проверенной конструкции. Расчёт опор, каркаса и оборудования выполняют в своей части и связывают с той же версией задания.
Краткая памятка
Уточните проём.
Отметьте уровень.
Сверьте открывание.
Проверьте калитку.
Согласуйте рисунок.
Выберите образец.
Уточните замки.
Отметьте привод.
Сохраните версию.
